Caractéristiques et avantages

Un moteur électrique fermé et refroidi par ventilateur

Le TG5000E est entraîné par un moteur électrique weg totalement fermé et refroidi par ventilateur, d’une puissance de 500 cv (373 kW). Un moteur électrique indépendant de 60 cv (44,7 kW) entraîne la pompe pour les circuits hydrauliques, et un moteur électrique de 2 cv (1,5 kW) entraîne le ventilateur de réfrigération du système hydraulique.

Tableau de démarrage du moteur

Le tableau de démarrage du moteur permet de choisir la configuration du système de commande qui convient le mieux à votre utilisation, que ce soit un démarrage progressif ou un démarrage par entraînement à fréquence variable.

Pointes et marteaux réversibles

Le système à double tambour améliore les performances de coupe. Les pointes et marteaux réversibles doublent presque la résistance à l’usure et réduisent l’entretien quotidien.

Système de protection contre la projection d’objets (TORS)

Le système breveté de protection contre la projection d’objets (TORS) réduit la quantité et la distance des objets projetés et a une face intérieure lisse qui favorise l’écoulement des matériaux.

Affichage sur l’écran intégré ou sur la commande à distance

Surveillez les performances et les données en temps réel sur l’écran intégré ou sur la télécommande.

Un tapis d'évacuation continue placé sous le broyeur

Conçu pour prendre en charge une production plus importante avec moins d’engorgement, le large tapis d’évacuation de 91,4 cm situé sous le broyeur offre une vitesse et une capacité optimales.

Caractéristiques techniques

Comparaison des modèles
  • Poids et dimensions générales - sans chargeur

    • Longueur maximale - transport 29.3 ft 8.9 m
    • Longueur maximale - tapis déplié 51.3 ft 15.6 m
    • Largeur maximale (transport) 8.4 ft 2.5 m
    • Hauteur maximale (transport) 11.8 ft 3.6 m
    • Poids - première option du moteur 42080 lbs 19087.2 kg
    • Contrepoids monté à l'avant (exploitation) 14800 lbs 6713.2 kg
    • Contrepoids monté à l'arrière (exploitation) 30650 lbs 13902.6 kg
  • Moteur du broyeur

    • Marque et modèle WEG W22
    • Puissance brute (maximale) 500 hp 372.8 kw
    • Couple (max.) 1451 ft-lb 1967.3 Nm
    • Moyen de refroidissement Air
    • Limiteur de couple PT Tech - Embrayé en permanence, type à friction
  • Moteur électrique du ventilateur Option 1 - 460 V / 60 Hz

    • Fabricant Weg W22
    • Châssis NEMA 145T
    • Puissance 2 hp 1.5 kw
    • Tension 460
    • Fréquence 60
    • Phase 3
    • Vitesse nominale 1750 rpm
    • Carter TEFC
    • Ampérage à pleine charge 2.61
    • Ampérage du rotor verrouillé 19.6
    • Facteur d’utilisation 1.25
    • Cycle de service S1
    • Conception NEMA B
    • Classe d’isolation F
    • Couple à pleine charge 5.9 ft-lb 8 Nm
    • Rotor verrouillé (%) 240 %
    • Casse 300 %
    • Température ambiante 40 c 1352 f
    • Efficacité nominale 86,5 (NEMA Premium)
    • Facteur de puissance 0.84
    • Poids indicatif 51 lbs 23.1 kg
    • Eléments ajoutés Bornier, Nema montage type C
    • Type d’entraînement Direct
  • Moteur électrique de la pompe hydraulique Option 1 - 460 V / 60 Hz

    • Fabricant Weg W22
    • Châssis NEMA 364/5TS
    • Puissance 60 hp 44.7 kw
    • Tension 460
    • Fréquence 60
    • Phase 3
    • Vitesse nominale 1775 rpm
    • Carter TEFC
    • Ampérage à pleine charge 68.3
    • Ampérage du rotor verrouillé 451
    • Facteur d’utilisation 1.25
    • Cycle de service S1
    • Conception NEMA B
    • Classe d’isolation F
    • Couple à pleine charge 175 ft-lb 237.3 Nm
    • Rotor verrouillé (%) 240 %
    • Casse 260 %
    • Température ambiante 40 c 1352 f
    • Efficacité nominale 95 (NEMA Premium)
    • Facteur de puissance 0.87
    • Poids indicatif 869 lbs 394.2 kg
    • Eléments ajoutés Bornier, Nema montage type C, arbre court
    • Type d’entraînement Direct
  • Moteur électrique du broyeur Option 1 - 460 V / 60 Hz (démarrage progressif)

    • Fabricant Weg W22
    • Châssis NEMA L447/9T
    • Puissance 500 hp 372.8 kw
    • Tension 460
    • Fréquence 60
    • Phase 3
    • Vitesse nominale 1785 rpm
    • Carter TEFC
    • Ampérage à pleine charge 561
    • Ampérage du rotor verrouillé 4040
    • Facteur d’utilisation 1
    • Cycle de service S1
    • Conception NEMA B
    • Classe d’isolation F
    • Couple à pleine charge 1451 ft-lb 1967.3 Nm
    • Rotor verrouillé (%) 250 %
    • Casse 260 %
    • Température ambiante 40 c 1352 f
    • Efficacité nominale 96,2 (NEMA Premium)
    • Facteur de puissance 0.86
    • Poids indicatif 3462 lbs 1570.3 kg
    • Eléments ajoutés Borniers, thermostats, fonction variateur de fréquence, balais de masse côté entraînement & palier isolé côté opposé
    • Type d’entraînement Direct
  • Moteur électrique du broyeur Option 1 - 460 V / 60 Hz (entraînement à fréquence variable)

    • Fabricant Weg W22
    • Châssis NEMA 586/7T
    • Puissance 500 hp 372.8 kw
    • Tension 460
    • Fréquence 60
    • Phase 3
    • Vitesse nominale 1790 rpm
    • Carter TEFC
    • Ampérage à pleine charge 567
    • Ampérage du rotor verrouillé 4026
    • Facteur d’utilisation 1.15
    • Cycle de service S1
    • Conception NEMA N
    • Classe d’isolation F
    • Couple à pleine charge 1454 ft-lb 1971.4 Nm
    • Rotor verrouillé (%) 260 %
    • Casse 260 %
    • Température ambiante 40 c 1352 f
    • Efficacité nominale 96,1 (NEMA Premium rendement)
    • Facteur de puissance 0.85
    • Poids indicatif 4041 lbs 1833 kg
    • Eléments ajoutés Borniers, thermostats, fonction variateur de fréquence, balais de masse côté entraînement & palier isolé côté opposé
    • Type d’entraînement Direct
  • Moteur électrique du ventilateur Option 2 - 380 V / 50 Hz

    • Fabricant Weg W22
    • Châssis IEC 90L
    • Puissance 2 hp 1.5 kw
    • Tension 380
    • Fréquence 50
    • Phase 3
    • Vitesse nominale 1445 rpm
    • Carter TEFC
    • Ampérage à pleine charge 3.21
    • Ampérage du rotor verrouillé 23.8
    • Facteur d’utilisation 1
    • Cycle de service S1
    • Conception NEMA N
    • Classe d’isolation F
    • Couple à pleine charge 7.3 ft-lb 9.9 Nm
    • Rotor verrouillé (%) 230 %
    • Casse 300 %
    • Température ambiante 40 c 1352 f
    • Efficacité nominale 85.6
    • Facteur de puissance 0.83
    • Poids indicatif 51 lbs 23.1 kg
    • Eléments ajoutés Bornier, Nema montage type C
    • Type d’entraînement Direct
  • Moteur électrique de la pompe hydraulique Option 2 - 380 V / 50 Hz

    • Fabricant Weg W22
    • Châssis IEC 225S/M
    • Puissance 60 hp 44.7 kw
    • Tension 380
    • Fréquence 50
    • Phase 3
    • Vitesse nominale 1475 rpm
    • Carter TEFC
    • Ampérage à pleine charge 83.9
    • Ampérage du rotor verrouillé 663
    • Facteur d’utilisation 1
    • Cycle de service S1
    • Conception NEMA N
    • Classe d’isolation F
    • Couple à pleine charge 213 ft-lb 288.8 Nm
    • Rotor verrouillé (%) 250 %
    • Casse 270 %
    • Température ambiante 40 c 1352 f
    • Efficacité nominale 94.7
    • Facteur de puissance 0.86
    • Poids indicatif 926 lbs 420 kg
    • Eléments ajoutés Bornier, Nema montage type C
    • Type d’entraînement Direct
  • Moteur électrique du broyeur Option 2 - 380 V / 50 Hz (démarrage progressif)

    • Fabricant Weg W22
    • Châssis IEC 355M/L
    • Puissance 500 hp 372.8 kw
    • Tension 380
    • Fréquence 60
    • Phase 3
    • Vitesse nominale 1790 rpm
    • Carter TEFC
    • Ampérage à pleine charge 688
    • Ampérage du rotor verrouillé 5227
    • Facteur d’utilisation 1.15
    • Cycle de service S1
    • Conception NEMA N
    • Classe d’isolation F
    • Couple à pleine charge 1454 ft-lb 1971.4 Nm
    • Rotor verrouillé (%) 260 %
    • Casse 260 %
    • Température ambiante 40 c 1352 f
    • Efficacité nominale 96.1
    • Facteur de puissance 0.85
    • Poids indicatif 4041 lbs 1833 kg
    • Eléments ajoutés Borniers, thermostats, fonction variateur de fréquence; balais de masse côté entraînement et palier isolé côté opposé
    • Type d’entraînement Direct
  • Tableau électrique (démarrage progressif)

    • Hauteur 87 in 221 cm
    • Largeur 72 in 182.9 cm
    • Profondeur 27 in 68.6 cm
    • Poids 1800 lbs 816.5 kg
  • Tableau électrique (fréquence variable)

    • Hauteur 93 in 236.2 cm
    • Largeur 119 in 302.3 cm
    • Profondeur 28 in 71.1 cm
    • Poids 3020 lbs 1369.8 kg
  • Système d’alimentation

    • Épaisseur de la table de cuve .4 in 1 cm
    • Type de table de la cuve Acier T1
    • Degrés d’inclinaison de la table 91 deg
    • Ouverture de l’enceinte de broyage 61,4 cm x 121,5 cm
    • Diamètre intérieur de la cuve 8 ft 2.4 m
    • Diamètre de l’évasement intérieur - à la base de la cuve 8.1 ft 2.5 m
    • Diamètre de l'évasement intérieur - à l'ouverture de la cuve 12.3 ft 3.7 m
    • Profondeur de la cuve 5 ft 1.5 m
    • Capacité de la cuve 11.3 cu yd 8.6 cu m
    • Épaisseur de la paroi .3 in .6 cm
    • Type de mur Acier T1
    • Hauteur de chargement 10.6 ft 3.2 m
    • Type d’entraînement Pignon continu
    • Chaîne d’entraînement Chaîne à rouleaux 120H
    • Tendeur d’entraînement Standard
    • Moteur d’entraînement Boucle ouverte
    • Quantité de rouleaux de la cuve 8 transporteurs, 8 guides (16 au total)
    • Vitesse de la cuve 10 rpm
    • Agitateurs de cuve 4
  • Système de sécurité

    • Protection contre la projection d’objets Couvercle de cuve pivotant
    • Description du couvercle de la cuve Commande hydraulique
    • Positions du couvercle de la cuve 2
    • Déflecteur du rotor Standard
    • Protection contre la chute d’objets au poste de commande Protection supérieure et latérale
  • Tambour duplex

    • Diamètre du tambour 22.5 in 57.2 cm
    • Diamètre de la pointe 28.6 in 72.6 cm
    • Largeur de coupe du tambour 46 in 116.8 cm
    • Épaisseur de la peau du tambour 1.8 in 4.4 cm
    • Vitesse du tambour 1785 rpm
    • Type de roulement Rouleau sphérique
    • Nombre de marteaux 8
    • Nombre de dispositifs de coupe 16
    • Types de blocs de coupe Boulon simple pour bloc, larges de 7,6 cm x 8,9 cm, 2 boulons étroits de 5,1 cm x 7,6 cm
    • Dimensions de la broche centrale de rétention 5,1 cm
    • Nombre d’essuie-glace 2

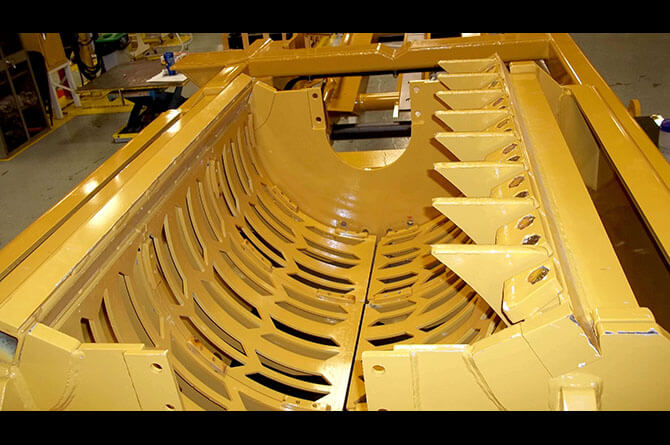

  • Grilles

    • Poids de la grille 400 lbs 181.4 kg
    • Dimensions de la grille 126 cm x 72,4 cm x 37,8 cm
    • Type de grille Fabriqué en acier résistant à l'abrasion (qté 2)
    • Type de poignée articulée Acier T1, remplaçable
    • Dimensions de poignée articulée 6,4 cm x 7,6 cm
    • Zone de grille 2714 sq in 17509.6 sq cm
    • Distance - de la grille à la paroi de l’enceinte de broyage 11 in 27.9 cm
  • Système d'évacuation - conception à une seule courroie

    • Longueur 24 ft 7.3 m
    • Largeur 36 in 91.4 cm
    • Conception de la bande 330# à crampons en V, une seule pièce
    • Épissure Acier inoxydable Flexco R2
    • Quantité de rouleaux de retour 5 rouleaux standard et 1 vibrant
    • Diamètre du galet porteur 8 in 20.3 cm
    • Diamètre du rouleau d'entraînement standard 12.8 in 32.5 cm
    • Diamètre des rouleaux d’entraînement magnétiques 12.8 in 32.5 cm
    • Moteur d’entraînement Geroler
    • Vitesse de la bande des tapis 640 ft/min 195.1 m/min
    • Hauteur de charge 14 ft 4.3 m
  • Circuit hydraulique

    • Contenance du réservoir 95 gal 359.6 L
    • Huile recommandée Hy-Power 68
    • Procédé de filtration Filtres de retour du réservoir (quantité 2)
    • Nombre de refroidisseurs 1
  • Circuit hydraulique des outils

    • Type de système Boucle ouverte
    • Type de pompe À engrenage
    • Débit de la pompe au régime maximal 19.2 gpm 72.7 L/min
    • Pression de décharge du circuit 2800 psi 193.1 bar
  • Circuit hydraulique d'entraînement de la cuve

    • Type de système Boucle ouverte
    • Type de pompe À engrenage
    • Débit de la pompe au régime maximal 19.2 gpm 72.7 L/min
    • Pression de décharge du circuit 2800 psi 193.1 bar
  • Circuit électrique

    • Tension système 24 V CC
    • Protection du système À fusibles
  • Poste de commande

    • Type d’affichage Jauges hydrauliques analogiques, écran multifonction LCD
    • Informations sur la machine Oui
    • Pannes de fonctionnement Oui
    • Jauges Pression du système hydraulique auxiliaire, pression du système hydraulique de rotation de la cuve, pression du système hydraulique du tapis roulant
    • Commutateurs Résistant à l’humidité, interrupteur à bascule
  • Commande de communication radio à distance

    • Type d’affichage Écran LCD multifonctionnel
    • Informations sur le moteur Démarrage/arrêt moteur
    • Informations sur le moteur Oui
    • Informations sur la machine Oui
    • Pannes de fonctionnement Oui
    • Commutateurs Membrane étanche
    • Rayon d'action 91,4 m
    • Type de batterie AA (qté 6)
    • Réglage du canal 50 canaux
  • Châssis

    • Description du châssis Profilé en I continu
  • Autres options - broyeur à cuve

    • Grilles En option
    • Outillage spécial En option
    • Peinture spéciale En option
    • Garantie étendue En option
    • Entretien préventif En option

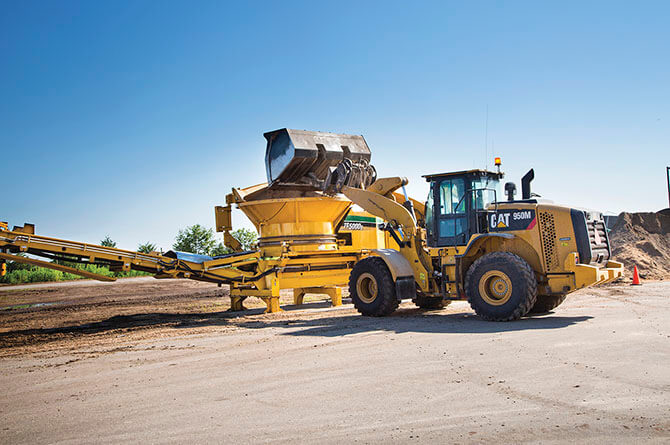

La voir à l'œuvre

Parlez à un concessionnaire Vermeer aujourd'hui

Les concessionnaires Vermeer vous apportent le soutien local que vous recherchez, que ce soit pour choisir le bon équipement, former des opérateurs, vous fournir les pièces et l’assistance technique dont vous avez besoin sur un chantier ou dans un champ.

* Champ obligatoire
*
*
*
*
*
*
*
*
*
J'ai lu et j'accepte les modalités de traitement des données personnelles. *
J’ai 18 ans ou plus. *
Je confirme avoir lu et accepter les conditions générales de la Politique de confidentialité Vermeer. *
"Ce site est protégé par reCAPTCHA ; la Politique de confidentialité et les Conditions d'utilisation de Google s’appliquent."

En savoir plus sur votre machine

Solutions gouvernementales

Solutions gouvernementales

Utilisez Sourcewell pour satisfaire à la procédure d’appel d’offres et la simplifier.

Découvrez comment
Achetez en toute confiance

Achetez en toute confiance

Le programme de protection des actifs Confidence Plus® de Vermeer offre les services continus dont vous avez besoin pour protéger la productivité et la valeur de votre équipement.

En savoir plus

Vermeer Corporation se réserve le droit de modifier le développement, la conception et les spécifications, d’apporter des améliorations ou d’interrompre la fabrication à tout moment sans préavis et sans obligation de sa part. L’équipement est montré uniquement à des fins d’illustration et peut comporter des accessoires facultatifs ou des composants spécifiques à une région donnée. Adressez-vous à votre concessionnaire Vermeer le plus proche pour tout renseignement complémentaire sur les caractéristiques techniques des machines. Vermeer, le logo Vermeer et Equipped to Do More sont des marques commerciales de Vermeer Manufacturing Company aux États-Unis et/ou dans d’autres pays. Copyright © 2019 Vermeer Corporation. Tous droits réservés.
