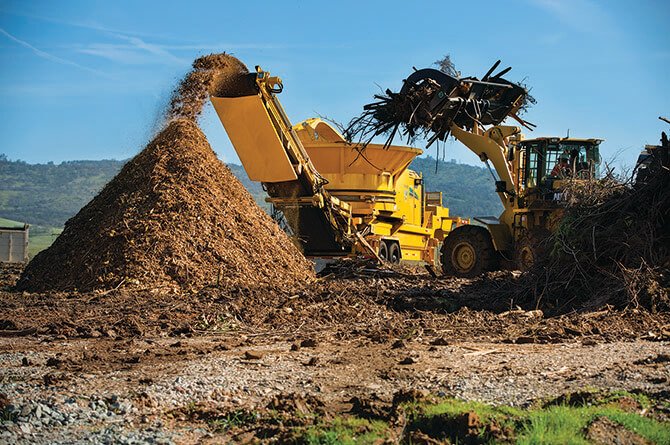

Le broyeur à cuve TG5000 de Vermeer est la machine qu'il vous faut si vous recherchez une machine puissante et pratique, avec un moteur de 540 ch (403 kW) et une chargeuse à grappin fournie en option. Avec le nouveau double tambour de série III, le TG500 offre des performances de coupe reconnues avec une amélioration de sa durabilité et de la qualité de son fonctionnement. Pensez au TG5000 si vous recherchez productivité et efficacité pour vos travaux difficiles.

Une machine puissante. Des fonctionnalités très utiles.

Le broyeur à cuve TG5000 de Vermeer est la machine qu'il vous faut si vous recherchez une machine puissante et pratique, avec un moteur de 540 ch (403 kW) et une chargeuse à grappin fournie en option. Avec le nouveau double tambour de série III, le TG500 offre des performances de coupe reconnues avec une amélioration de sa durabilité et de la qualité de son fonctionnement. Pensez au TG5000 si vous recherchez productivité et efficacité pour vos travaux difficiles.

Trouver un concessionnaire Demander plus d'infos

Caractéristiques et avantages

Des performances de coupe reconnues

Le nouveau double tambour série III offre les mêmes performances de coupe reconnues que les précédents modèles à double tambour de Vermeer ainsi qu'un entretien plus facile avec des améliorations comme un système de cale indépendant et un meilleur équilibrage du tambour.

Cabine de chargeur en option

Une cabine de chargeuse optionnelle avec grappin améliore l'efficacité du travail et permet de soulever jusqu'à 1587 kg à portée maximale.

Commandes électro-hydrauliques

Grâce aux commandes électro-hydrauliques de la chargeuse, l'opérateur peut choisir sa configuration de commande préférée (Vermeer, SAE ou ISO), ainsi que l'un des trois modes de fonctionnement avec une manette à sensibilité variable pour répondre aux besoins de l'opérateur.

Plusieurs options de moteurs

Le TG5000 est entraîné par un moteur Caterpillar C15 Tier 4 Final de 403 kW. Un moteur Tier 3 est également proposé en option pour les pays ayant des réglementations moins strictes.

Système de protection contre la projection d’objets (TORS)

Le système breveté de protection contre la projection d’objets (TORS) réduit la quantité et la distance des objets projetés et a une face intérieure lisse qui favorise l’écoulement des matériaux.

Une efficacité accrue

Avec des fonctionnalités telles qu'un débit variable hydraulique et un ventilateur de refroidissement réversible Flexxaire, le TG5000 est conçu pour offrir un fonctionnement plus efficace. Le pas des pales de ventilateur est réglable en fonction de la température, ce qui permet d'augmenter la puissance disponible sur le broyeur pour une meilleure efficacité de travail.

Caractéristiques techniques

Comparaison des modèles
  • Poids et dimensions générales - sans chargeur

    • Longueur maximale - transport 39.2 ft 12 m
    • Longueur maximale - tapis déplié 61.1 ft 18.6 m
    • Largeur maximale (transport) 8.4 ft 2.6 m
    • Hauteur maximale (transport) 157 in 398.8 cm
    • Poids - Essieux en tandem 51000 lbs 23133.2 kg
    • Poids - Essieux triples 53000 lbs 24040.4 kg
    • Poids du timon - Essieux en tandem 16500 lbs 7484.3 kg
    • Poids du timon - Essieux triples 16000 lbs 7257.5 kg
    • Poids des essieux - Essieux en tandem 34500 lbs 15648.9 kg
    • Poids des essieux - Essieux triples 37000 lbs 16782.9 kg
    • Puissance sonore Puissance sonore LwA=116,6 dB(A) Au tableau de commande inférieur = 96,4 dB(A)
  • Poids et dimensions générales - Chargeur

    • Longueur maximale - transport 45.5 ft 13.9 m
    • Longueur maximale - tapis déplié 67.5 ft 20.6 m
    • Portée maximale du chargeur 27 ft 8.2 m
    • Largeur maximale (transport) 8.4 ft 2.6 m
    • Hauteur maximale (transport) 162 in 411.5 cm
    • Hauteur maximale - cabine en position de fonctionnement 18.8 ft 5.7 m
    • Poids - première option du moteur 68000 lbs 30844.3 kg
    • Poids du timon - première option moteur 24000 lbs 10886.2 kg
    • Poids de l’essieu 44000 lbs 19958.1 kg
    • Puissance sonore Puissance sonore LwA=116,6 dB(A) Au tableau de commande inférieur = 96,4 dB(A) Dans la cabine de la chargeuse = 76,8 dB(A)
  • Moteur - première option

    • Marque et modèle CAT C15 T4F (Phase IV) à turbocompresseur et refroidisseur de sortie
    • Nombre de vérins 6
    • Puissance brute (maximale) 540 hp 402.7 kw
    • Couple (max.) 1823.3 ft-lb 2472.1 Nm
    • Capacité du réservoir de carburant 251 gal 950.1 L
    • Consommation de carburant maximale 28 gph 106 lph
    • Type de carburant Diesel à très faible teneur en soufre
    • Filtre à air Filtre de secours primaire et secondaire avec préfiltre et indicateur de colmatage électrique
    • Filtre à huile Vissable
    • Huile recommandée CAT DEO-ULS OU API CJ-4, OU ACEA E9. La CAT LABEL 350-0684 EST RECOMMANDÉE
    • Volume d’huile avec filtre 40.2 qt 38 L
    • Moyen de refroidissement Liquide
    • Capacité en liquide de refroidissement (moteur et radiateur) 20 gal 75.7 L
    • Constante de refroidissement 125 deg
    • Alternateur 24 V, 190 A
    • Ventilation Diamètre 106,7 cm, pas variable, réversible
    • Type d’embrayage PT Tech
    • Déclenchement de l’embrayage Bouton-poussoir
  • Moteur - deuxième option

    • Marque et modèle CAT C15 Tier 3, turbocompresseur et refroidisseur de sortie
    • Nombre de vérins 6
    • Puissance brute (maximale) 540 hp 402.7 kw
    • Couple (max.) 1819 ft-lb 2466.2 Nm
    • Capacité du réservoir de carburant 251 gal 950.1 L
    • Consommation de carburant maximale 27 gph 102.2 lph
    • Type de carburant Diesel
    • Filtre à air Filtre de secours primaire et secondaire avec préfiltre et indicateur de colmatage électrique
    • Filtre à huile Vissable
    • Huile recommandée API CC/CD
    • Volume d’huile avec filtre 42 qt 39.7 L
    • Moyen de refroidissement Liquide
    • Capacité en liquide de refroidissement (moteur et radiateur) 24 gal 90.8 L
    • Alternateur 24 V, 200 A
    • Ventilation Diamètre 106,7 cm, pas fixe, réversible
    • Type d’embrayage PT Tech
    • Déclenchement de l’embrayage Bouton-poussoir
  • Système d’alimentation

    • Épaisseur de la table de cuve .4 in 1 cm
    • Type de table de la cuve Acier T1
    • Degrés d’inclinaison de la table 91 deg
    • Ouverture de l’enceinte de broyage 76,2 cm x 116,8 cm
    • Diamètre intérieur de la cuve 7.8 ft 2.4 m
    • Diamètre de l’évasement intérieur - à la base de la cuve 8.3 ft 2.5 m
    • Diamètre de l'évasement intérieur - à l'ouverture de la cuve 12.3 ft 3.7 m
    • Profondeur de la cuve 5.1 ft 1.5 m
    • Épaisseur de la paroi .3 in .6 cm
    • Type de mur Acier T1
    • Hauteur de chargement 10.7 ft 3.3 m
    • Type d’entraînement Pignon continu
    • Chaîne d’entraînement Chaîne à rouleaux 120H
    • Tendeur d’entraînement Glissement mécanique automatique à tension hydraulique
    • Moteur d’entraînement Boucle ouverte
    • Quantité de rouleaux de la cuve 8 transporteurs, 8 guides
    • Vitesse de la cuve 10 rpm
    • Agitateurs de cuve 4
  • Système de sécurité

    • Protection contre la projection d’objets Couvercle de cuve pivotant
    • Description du couvercle de la cuve Commande hydraulique
    • Positions du couvercle de la cuve Transport et fonctionnement avec verrouillage hydraulique Le transport dispose aussi d'un verrouillage mécanique
    • Déflecteur du rotor Standard
    • Protection contre la chute d’objets au poste de commande Protection supérieure et latérale
  • Tambour duplex

    • Ouverture de l’enceinte de broyage 58,4 cm x 124,5 cm
    • Diamètre du tambour 22.5 in 57.2 cm
    • Diamètre de la pointe 29 in 73.7 cm
    • Largeur de coupe du tambour 44 in 111.8 cm
    • Épaisseur de la peau du tambour 1.5 in 3.8 cm
    • Vitesse du tambour 2050 rpm
    • Vitesse des pointes 15612 rpm
    • Type de roulement Rouleau sphérique
    • Roulement - diamètre de course intérieure 4.3 in 11 cm
    • Roulement - capacité dynamique 136000 lbs 61688.6 kg
    • Nombre de marteaux 7
    • Nombre de dispositifs de coupe 14
    • Types de blocs de coupe Boulon simple pour bloc porte-lames, large de 7,6 cm x 8,9 cm ; 2 boulons étroits de 5,1 cm x 7,6 cm
    • Dimensions de la broche centrale de rétention 5 cm
    • Nombre d’essuie-glace 4
  • Grilles

    • Dimensions de la grille 119,4 cm x 73,6 cm x 1,9 cm
    • Type de grille AR 400, réversible, qté 2
    • Type de poignée articulée Barre d’acier T1 remplaçable
    • Dimensions de poignée articulée 61 cm x 91,5 cm
    • Nombre de côtés 4 tranchants utilisables
    • Zone de grille 2700 sq in 17419.3 sq cm
  • Arbre de transmission - première option de moteur

    • Arbre d’entraînement Custom 1810
    • Joints universels Graissés (qté 2)
  • Système d'évacuation - conception à une seule courroie

    • Largeur 36 in 91.4 cm
    • Conception de la bande Standard: 3-plis 330# à crampons en V à usage intensif : Une couche à chaîne droite 330#, tous deux à crampons en V
    • Épissure Standard: Câble en acier inoxydable renforcé à usage intensif : Super Screw
    • Quantité de rouleaux de retour 5 rouleaux standard et 1 vibrant
    • Diamètre du galet porteur 8 in 20.3 cm
    • Diamètre du rouleau d'entraînement standard 12.8 in 32.4 cm
    • Diamètre des rouleaux d’entraînement magnétiques 12.8 in 32.4 cm
    • Moteur d’entraînement Eaton
    • Vitesse de la bande des tapis 778 ft/min 237.1 m/min
    • Hauteur de charge 14 ft 4.3 m
  • Circuit hydraulique

    • Contenance du réservoir 90 gal 340.7 L
    • Huile recommandée HY POWER 68
    • Procédé de filtration Filtres de retour intégrés au réservoir (qté 2) avec crépine d'aspiration
    • Nombre de refroidisseurs 1
  • Circuit hydraulique des outils

    • Composants Convoyeur
    • Type de système Boucle ouverte
    • Type de pompe À engrenage
    • Débit de la pompe au régime maximal 20.7 gpm 78.4 L/min
    • Pression de décharge du circuit 3000 psi 206.8 bar
  • Circuit hydraulique d'entraînement de la cuve

    • Type de système Détection de la charge, pression compensée
    • Type de pompe Piston axial, cylindrée variable
    • Débit de la pompe au régime maximal 22.1 gpm 83.7 L/min
    • Pression de décharge du circuit 3045 psi 209.9 bar
    • Série moteur Eaton VIS45
  • Circuit hydraulique de l'embrayage

    • Contenance du réservoir 21 gal 79.5 L
    • Huile recommandée VMF Gold
    • Procédé de filtration À haute pression, vissable
    • Nombre de refroidisseurs 1
    • Type de système Boucle ouverte
    • Type de pompe À engrenage
    • Débit de la pompe au régime maximal 10.6 gpm 40.1 L/min
    • Pression de décharge du circuit 260 psi 17.9 bar
  • Circuit hydraulique du chargeur

    • Type de système Détection de la charge, pression compensée
    • Type de pompe Piston axial, cylindrée variable
    • Débit de la pompe au régime maximal 54.2 gpm 205.2 L/min
    • Pression de décharge du circuit 3335 psi 229.9 bar
  • Circuit électrique

    • Tension système 24 V
    • Batterie Groupe 8-D, 1 155 CCA (qté 2)
    • Protection du système À fusibles
  • Poste de commande

    • Type d’affichage Écran LCD multifonctionnel
    • Informations sur le moteur Paramètres de fonctionnement, de diagnostic et du système
    • Informations sur la machine Paramètres de fonctionnement, de diagnostic et du système
    • Pannes de fonctionnement Codes de diagnostic SAE J1939
    • Jauges Niveau de carburant, pression de la cuve, pression du convoyeur, pression hydraulique auxiliaire
    • Commutateurs Résistant à l’humidité, à bascule
  • Commande de communication radio à distance

    • Type d’affichage Écran LCD multifonctionnel
    • Informations sur le moteur Oui
    • Informations sur la machine Oui
    • Pannes de fonctionnement Oui
    • Commutateurs Membrane étanche
    • Rayon d'action 91,4 m
    • Type de batterie AA Alcaline (qté 6)
    • Réglage du canal 50 canaux
  • Cabine du chargeur

    • Type d’affichage DP10
    • Informations sur le moteur Oui
    • Informations sur la machine Oui
    • Pannes de fonctionnement Oui
    • Jauges Pression hydraulique de la chargeuse
    • Commutateurs Résistant à l’humidité, à bascule
  • Châssis

    • Description du châssis Profilé en I continu
    • Type d’attelage Pivot d'attelage remplaçable 5 cm
    • Description du garde-boue Acier formé boulonné de 0,5 cm
    • Type de frein Actionnement pneumatique avec frein de stationnement à ressort
    • Type de phares de remorque 12/24 Volt LED
  • Essieu/suspension

    • Type d’essieu Suspension à ressorts supraxiale à essieu tandem (sans chargeuse)
    • Capacité 20000 lbs 9071.8 kg
    • Pneus - première option 445/50R22.5 Simples larges, à moyeu guide, aluminium
    • Roues – première option 22.5
    • Garde au sol - première option 11 in 27.9 cm
  • Essieu/Suspension - deuxième option

    • Type d’essieu Suspension à ressorts supraxiale à essieu triple (sans chargeuse et chargeuse)
    • Capacité 20000 lbs 9071.8 kg
    • Pneus - première option 445/50R22.5 Simples larges, à moyeu guide, acier
    • Roues – première option 22.5
    • Garde au sol - première option 11 in 27.9 cm
  • Chargeur

    • Portée du chargeur 27 ft 8.2 m
    • Rotation de socle/cabine 370 deg
    • Capacité de levage du chargeur à portée maximale 3500 lbs 1587.6 kg
    • Capacité de levage du chargeur à 3 m 12250 lbs 5556.5 kg
    • Type de grappin À dents multiples, rotation continue sur 360 degrés
    • Rotation du grappin 360 deg
    • Poids du grappin 1315 lbs 596.5 kg
    • Commandes du chargeur À fonctionnement piloté
    • Commandes de climatisation Climatisation et chauffage
    • Radio AM/FM/WB/AUX/ RADIO SATELLITE SIRIUS avec deux hauts-parleurs de 10,2 cm
    • Type de fenêtre Polycarbonate, 0,95 cm
    • Garde anti-intrusion avant Treillis soudé à tiges de 1,6 cm de diamètre
  • Compresseur d'air en option

    • Marque du compresseur d’air Mi-T-M
    • Moteur Honda 13 ch
    • Pression maximale 175 psi 12.1 bar
    • Débit d'air maximal 29 cfm .8 cmm
    • Contenance du réservoir 30 gal 113.6 L
  • Autres options - broyeur à cuve

    • Grilles En option
    • Outillage spécial En option
    • Peinture spéciale En option
    • Garantie étendue En option
    • Entretien préventif En option

La voir à l'œuvre

Parlez à un concessionnaire Vermeer aujourd'hui

Les concessionnaires Vermeer vous apportent le soutien local que vous recherchez, que ce soit pour choisir le bon équipement, former des opérateurs, vous fournir les pièces et l’assistance technique dont vous avez besoin sur un chantier ou dans un champ.

* Champ obligatoire
*
*
*
*
*
*
*
*
*
J'ai lu et j'accepte les modalités de traitement des données personnelles. *
J’ai 18 ans ou plus. *
Je confirme avoir lu et accepter les conditions générales de la Politique de confidentialité Vermeer. *
"Ce site est protégé par reCAPTCHA ; la Politique de confidentialité et les Conditions d'utilisation de Google s’appliquent."

Vermeer Corporation reserves the right to make changes in engineering, design, and specifications; add improvements; or discontinue manufacturing at any time without notice or obligation. Equipment shown is for illustrative purposes only and may display optional or global-region specific features, accessories or components. Please contact your local Vermeer dealer for more information on machine specifications. Vermeer, the Vermeer logo, Equipped to Do More and Navigator are trademarks of Vermeer Manufacturing Company in the U.S. and/or other countries Copyright © 2016 Vermeer Corporation. Tous droits réservés.
