Para perforar en roca, necesita una máquina que pueda efectuar trabajos difíciles en terrenos difíciles.

Localizar a un distribuidor Solicitar información adicional

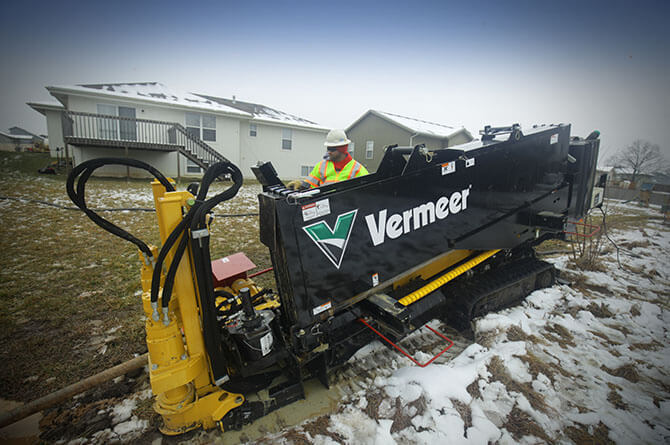

La perforadora direccional horizontal D23x30DR S3 Navigator® lidera la perforación de rocas y continúa el legado del distintivo S3, es decir, velocidad, sencillez y sonido. La D23x30DR S3, como adición de la gama de perforadoras de rocas de Vermeer, ofrece una tecnología de barras dobles en una máquina compacta pero potente, que permite a los operadores maniobrar con confianza y eficiencia en rocas en ciudades congestionadas, barrios bulliciosos u obras estrechas.

Esta perforadora de rocas, aprovechándose de la fiabilidad de la D23x30 S3, ofrece una superficie de contacto con el suelo corta y estrecha y una potencia silenciosa para comodidad del operador a la vez que minimiza las perturbaciones de la obra. Los controles comunes pueden ayudar a los operadores a efectuar una transición uniforme en la perforación de rocas de una máquina de una sola barra, mientras que las opciones de nuevas herramientas pueden ofrecer cambios de dirección precisos y una duración máxima para proporcionar una productividad de obra optimizada. La perforadora de rocas D23x30DR S3 suministra una potencia impresionante que puede ayudar a perforar en terrenos difíciles y mantenerlo productivo en una obra exigente.

Para perforar en roca, necesita una máquina que pueda efectuar trabajos difíciles en terrenos difíciles.

La perforadora direccional horizontal D23x30DR S3 Navigator® lidera la perforación de rocas y continúa el legado del distintivo S3, es decir, velocidad, sencillez y sonido. La D23x30DR S3, como adición de la gama de perforadoras de rocas de Vermeer, ofrece una tecnología de barras dobles en una máquina compacta pero potente, que permite a los operadores maniobrar con confianza y eficiencia en rocas en ciudades congestionadas, barrios bulliciosos u obras estrechas.

Esta perforadora de rocas, aprovechándose de la fiabilidad de la D23x30 S3, ofrece una superficie de contacto con el suelo corta y estrecha y una potencia silenciosa para comodidad del operador a la vez que minimiza las perturbaciones de la obra. Los controles comunes pueden ayudar a los operadores a efectuar una transición uniforme en la perforación de rocas de una máquina de una sola barra, mientras que las opciones de nuevas herramientas pueden ofrecer cambios de dirección precisos y una duración máxima para proporcionar una productividad de obra optimizada. La perforadora de rocas D23x30DR S3 suministra una potencia impresionante que puede ayudar a perforar en terrenos difíciles y mantenerlo productivo en una obra exigente.

Localizar a un distribuidor Solicitar información adicional

Características y ventajas

Control compacto

El ancho de 141 cm (55,5”) hace que la perforadora D23x30DR S3 sea 62,2 cm (24,5”) más estrecha que su máxima competidora y ofrece una capacidad de maniobra eficiente de la máquina en áreas urbanas compactas o barrios bulliciosos, y un transporte conveniente en remolque con otros equipos.

Vale lo que pesa

Al pesar 7484 kg (16,500 lb), la D23x30DR S3 es la perforadora de rocas más liviana de su clase. El diseño liviano ayuda a mantener su obra intacta al disminuir las alteraciones potenciales en aceras, zonas residenciales y jardines.

Trabaje silenciosamente

La D23x30DR S3, de acuerdo con el fiable y sólido distintivo S3, tiene un nivel de ruido en el oído del operador de 83 dB(A) para contribuir al confort del operador, a la comunicación entre cuadrillas y a crear un entorno de trabajo silencioso a fin de reducir las perturbaciones en zonas residenciales y otras áreas urbanas pobladas.

Potencia óptima

Dispone de un motor Deutz TCD3.6L4 de 75 kW (100 hp) que proporciona la potencia para impulsar la D23x30DR S3 a su rendimiento máximo, mientras que una fuerza de empuje/tracción de 106,8 kN (24.000 lb) se combina con un par rotacional de barras exteriores de 4067,5 Nm (3000 lb-pie) para introducir la perforadora en terrenos difíciles.

Características conocidas

La D23x30DR S3, basándose en el legado fiable del distintivo S3 combinado con los últimos avances en tecnología de barras dobles, ofrece una experiencia conocida para el operador para ayudar a las cuadrillas a efectuar la transición a la perforación de rocas desde una máquina de una sola barra, y entrar y salir de terrenos difíciles con precisión y potencia.

Herramientas resistentes

La cabeza de la nueva perforadora engrasable RH10, con la curva de dos grados colocada en la sección delantera de la herramienta, ofrece cambios de dirección sensibles como respuesta a comandos para efectuar instalaciones precisas.

Especificaciones

Comparar modelos
  • Dimensiones y pesos generales

    • Longitud (mínima de transporte) 247 in 627.4 cm
    • Ancho (mínimo, de transporte) 55.5 in 141 cm
    • Altura (mínima, de transporte) 87.5 in 222.3 cm
    • Peso 16500 lbs 7484.3 kg
    • Ángulo de ataque 17.5 deg
  • Motor

    • Marca y modelo Deutz TCD3.6L4
    • Tipo de combustible Diésel
    • Velocidad máxima del motor en rpm 2000 rpm
    • Potencia bruta 100 hp 74.6 kw
    • Aspiración Turbocompresor
    • Consumo de combustible máximo 5.3 gph 20.1 lph
    • Ángulo máximo de operación (delantero/trasero)* 30
    • Ángulo máximo de operación (izquierdo/derecho)* 25 izquierda, 35 derecha
  • Motor - Opción dos

    • Marca y modelo Deutz TCD3.6L4
    • Tipo de combustible Diesel
    • Velocidad máxima del motor en rpm 2000 rpm
    • Potencia bruta 100 hp 74.6 kw
    • Aspiración Turbocompresor
    • Consumo de combustible máximo 5.3 gph 20.1 lph
    • Ángulo máximo de operación (izquierdo/derecho)* 30
    • Ángulo máximo de operación (delantero/trasero)* 25 izquierda, 35 derecha
  • Operacional

    • Empuje 24000 lbs 106.8 kN
    • Retirada 24000 lbs 106.8 kN
    • Velocidad máxima del portador a las rpm máximas del motor 175 ft/min 53.3 m/min
    • Par máximo del eje (bajo a las rpm máximas del motor) 3000 ft-lb 4067.5 Nm
    • Velocidad máxima del eje a las rpm máximas del motor 200 rpm
    • Diámetro mínimo de la perforación 5 in 12.7 cm
    • Velocidad máxima de desplazamiento a las rpm máximas del motor 3.3 mph 5.3 km/h
    • Nivel de ruido al oído del operador 83 dB(A)
    • Ángulo del soporte de perforación 13-19 grados (23.1%-34.4%)
  • Capacidades de fluidos

    • Depósito de combustible 35 gal 132.5 L
  • Sistema de fluido de perforación, Opción uno

    • Caudal máximo 35 gpm 132.5 L/min
    • Presión máxima 1100 psi 75.8 bar
  • Características

    • Sistema de desconexión Prensa deslizante, abierta por arriba
    • Luces de perforación Estándar
    • Indicador de caudal Indicador de flujo de barro
    • Sistema de estacas Estándar
    • Alerta de impacto Estándar
    • Bloqueo remoto Estándar
  • Tubería de perforación

    • Rosca de la barra de perforación #625
    • Tipo de rosca Firestick
    • Longitud 10 ft 3 m
    • Diámetro interior de la articulación 1.3 in 3.4 cm
    • Peso 75 lbs 34 kg
    • Radio de curvatura mínimo 143 ft 43.6 m
