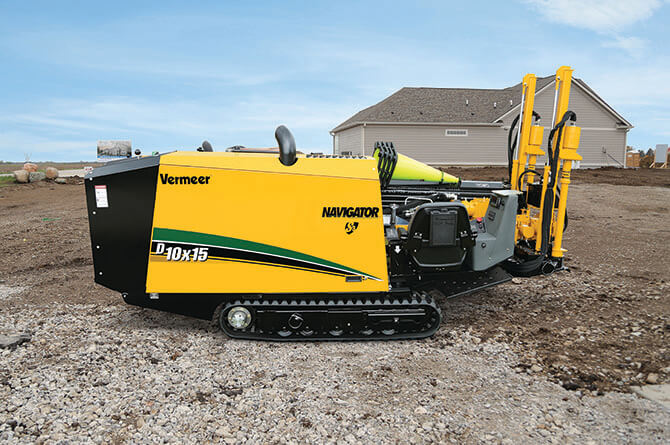

Die D10x15 S3 Navigator® Horizontalspülbohrmaschinen stellt eine zuverlässige und wirtschaftliche Lösung für kleinere Verlegungsprojekte dar und erhöht die Produktivität der Mannschaft, damit Aufträge noch schneller abgewickelt werden können. Durch eine beträchtliche Steigerung der Leistung und Drehzahl und den wesentlich leiseren Betrieb können mit der D10x15 S3 mehr Leitungen in kürzerer Zeit verlegt werden.

Kraft und Leistung

Die D10x15 S3 Navigator® Horizontalspülbohrmaschinen stellt eine zuverlässige und wirtschaftliche Lösung für kleinere Verlegungsprojekte dar und erhöht die Produktivität der Mannschaft, damit Aufträge noch schneller abgewickelt werden können. Durch eine beträchtliche Steigerung der Leistung und Drehzahl und den wesentlich leiseren Betrieb können mit der D10x15 S3 mehr Leitungen in kürzerer Zeit verlegt werden.

Händler finden Weitere Informationen anfordern

Leistungsmerkmale und Vorteile

Mehr Versorgungsleitungen pro Tag

Eine um knapp 11 % höhere Schlittengeschwindigkeit als beim Vorgängermodell sorgt für kürzere Zykluszeiten und gesteigerte Produktivität.

Verbesserte Rotationsleistung

Die verbesserte Rotationsleistung ermöglicht eine deutliche Steigerung der Produktivität. Mit einer um bis zu 16 % höheren Spindeldrehzahl im Vergleich zum Vorgängermodell wird beim Einziehen des Produkts in weichere und reaktive Böden eine optimale Schlammerzeugung und ein besserer Bohrflüssigkeitsfluss gewährleistet.

Schneller am Einsatzort

Über die optionale Funkfernsteuerung wird eine maximale Fahrantriebsgeschwindigkeit (vorwärts) von 5,3 km/h erreicht. Damit ist die Maschine schneller als das schärfste Konkurrenzmodell und Aufstellzeiten sowie An- und Abfahrtszeiten von und zur Baustelle werden deutlich reduziert.

Hohes Nenndrehmoment

Mit einem hohen Nenndrehmoment von 2033,7 Nm und einer Vorschub-/Rückzugskraft von 44,5 kN liefert diese Maschine bei schwierigen Bodenbedingungen und beim Zurückziehen der Aufweitköpfe genau die richtige Leistung.

Leistungsstark und kompakt

Eine 50%-ige Steigerung des Verhältnisses von Zugkraft/Gewicht gegenüber dem Vorgängermodell verbessert die Spurhaltung beim Fahren an Grabenwänden und sorgt für optimale Manövrierbarkeit beim exakten Aufstellen der Maschine und Positionieren des Anhängers.

Reduzierter Geräuschpegel

Der reduzierte Schallpegel am Ohr des Bedieners sorgt für einen wesentlich leiseren Betrieb, sodass die Lärmbelästigung der Anwohner minimal gehalten und die Kommunikation innerhalb der Mannschaft erleichtert wird.

Kleine Stellfläche

Aufgrund der kleinen Stellfläche — 10,2 cm schmäler als das nächstkleinere Konkurrenzmodell — lässt sich die Bohrmaschinen selbst unter engen Platzverhältnissen leicht manövrieren und neben einer Mischanlage auf einem Anhänger positionieren.

Technische Daten

Modelle vergleichen
  • Allgemeine Maße und Gewichte

    • Länge (Minimum, Transport) 153 in 388.6 cm
    • Breite (Minimum, Transport) 44 in 111.8 cm
    • Höhe (Minimum, Transport) 66 in 167.6 cm
    • Gewicht 7200 lbs 3265.9 kg
    • Anstellwinkel 22 deg

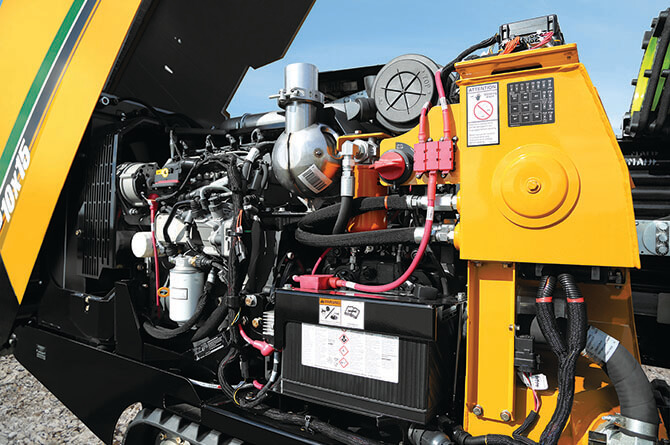

  • Motor

    • Marke und Modell Deutz TD2.9
    • Kraftstoff Dieselkraftstoff mit niedrigem Schwefelgehalt
    • Maximale Motordrehzahl 2300 rpm
    • Bruttoleistung 60 hp 44.7 kw
    • Ansaugung mit Turbolader
    • Schallpegel am Ohr des Bedieners 86 dB(A)
    • Emissionsklasse Tier 4i (EU Stufe IIIA)
  • Motor - Option zwei

    • Marke und Modell Deutz TD2.9
    • Kraftstoff Dieselkraftstoff mit niedrigem Schwefelgehalt
    • Maximale Motordrehzahl 2300 rpm
    • Bruttoleistung 60 hp 44.7 kw
    • Ansaugung mit Turbolader
    • Schallpegel am Ohr des Bedieners 86 dB(A)
    • Emissionsklasse Tier 4 Final (EU Stufe IV)
  • Motor - Option drei

    • Marke und Modell Deutz TD2.9
    • Kraftstoff Dieselkraftstoff mit niedrigem Schwefelgehalt
    • Maximale Motordrehzahl 2300 rpm
    • Bruttoleistung 60 hp 44.7 kw
    • Ansaugung mit Turbolader
    • Schallpegel am Ohr des Bedieners 87 dB(A)
    • Emissionsklasse Tier 4 Final (EU Stufe V)
  • Betriebsdaten

    • Vorschub 10000 lbs 44.5 kN
    • Rückzug 10000 lbs 44.5 kN
    • Max. Schlittengeschwindigkeit bei maximaler Motordrehzahl 208 ft/min 63.4 m/min
    • Max. Spindeldrehmoment (Hoch bei maximaler Motordrehzahl) 1500 ft-lb 2033.7 Nm
    • Max. Spindeldrehzahl bei maximaler Motordrehzahl 240 rpm
    • Mindestbohrungsdurchmesser 2.5 in 6.4 cm
    • Maximale Fahrgeschwindigkeit bei maximaler Motordrehzahl 3.3 mph 5.3 km/h
    • Garantierter Schallleistungspegel (CE-Klassifizierung) 103 dB(A)
  • Füllvermögen

    • Kraftstofftank 18 gal 68.1 L
    • Hydraulik 25 gal 94.6 L
  • Hydraulik

    • Förderleistung der Zusatzpumpe bei maximaler Motordrehzahl 9 gpm
    • Überdruckeinstellung der Zusatzpumpe 3000 psi 206.8 bar
    • Förderleistung der Vorschub-/Rückzugspumpe bei maximaler Motordrehzahl 29 gpm 109.8 L/min
    • Überdruckeinstellung der Vorschub/Rückzugspumpe 4350 psi 299.9 bar
    • Förderleistung der Rotationspumpe bei maximaler Motordrehzahl 29 gpm 109.8 L/min
    • Überdruckeinstellung der Rotationspumpe 4350 psi 299.9 bar
    • Hydraulikfilterleistung, Zulauf 5 µm
    • Hydraulikfilterleistung, Rücklauf 5 µm
  • Bohrflüssigkeitsanlage Option Eins

    • Maximale Förderleistung 15 gpm 56.8 L/min
    • Maximaler Druck 1000 psi 68.9 bar
    • Marke FMC
    • Füllvermögen des integrierten Tanks 25 gal 94.6 L
  • Funktionsmerkmale

    • Ausbrechsystem Standardmäßige hydraulische Spannvorrichtung
    • Durchflussmesser Standard
    • Verankerungssystem Standard oder aggressiv
    • Hochspannungsalarm Standard
    • Ferngesteuertes Sperrsystem Standard
  • Bohrgestängerohr

    • Bohrstangengewinde 4,2 cm Firestick® Bohrgestänge, Nr. 200
    • Gewindeart Firestick (Nr. 200)
    • Länge 6 ft 1.8 m
    • Stangendurchmesser 4,3 cm
    • Gewindeinnendurchmesser .8 in 2 cm
    • Gewicht 26 lbs 11.8 kg
    • Kleinster Biegeradius 95.5 ft 29.1 m
