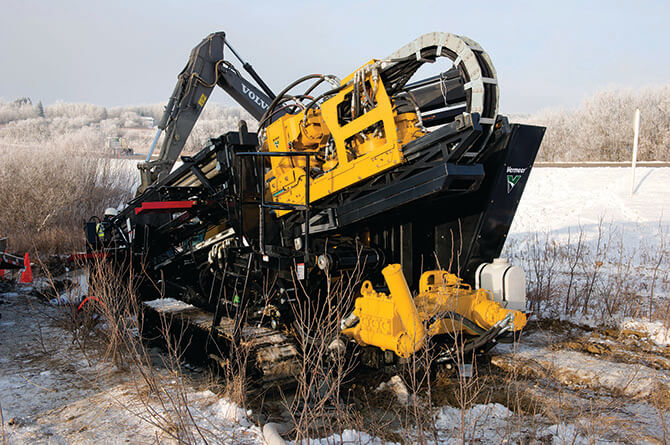

Нет другого способа кроме как повышать мощность, доставляемую к месту бурения. Благодаря максимальному вращающему моменту, составляющему 18982 Нм, и развиваемым оборотам до 203 об/мин, установка горизонтального направленного бурения D100x140 S3 Navigator® обеспечивает мощное средство для наиболее трудных в реализации проектов клиентов. Для успешного выполнения работ выбирайте буровые штанги Firestick® длиной 4,6 или 6,1 м и диаметром 8,9 см. Использование штанг длиной 4,6 м сводит к минимуму площадь, занимаемую буровой установкой, а выбор штанг длиной 6,1 м позволяет перевозить большее количество штанг на машине.

Нет другого способа кроме как повышать мощность, доставляемую к месту бурения.

Нет другого способа кроме как повышать мощность, доставляемую к месту бурения. Благодаря максимальному вращающему моменту, составляющему 18982 Нм, и развиваемым оборотам до 203 об/мин, установка горизонтального направленного бурения D100x140 S3 Navigator® обеспечивает мощное средство для наиболее трудных в реализации проектов клиентов. Для успешного выполнения работ выбирайте буровые штанги Firestick® длиной 4,6 или 6,1 м и диаметром 8,9 см. Использование штанг длиной 4,6 м сводит к минимуму площадь, занимаемую буровой установкой, а выбор штанг длиной 6,1 м позволяет перевозить большее количество штанг на машине.

Найти дилера Запросить дополнительные сведения

Особенности и преимущества

Буровая штанга Firestick

Почувствуйте разницу, которая сделала цельную кованую буровую штанга Firestick® образчиком для всей отрасли.

Складной контейнер для штанг

Простая в использовании и безопасная конструкция контейнера для штанг D100x140 S3 позволяет выполнять загрузку дополнительной штанги через верхний контейнер. Если на машине смонтирован кран (приобретается отдельно), то для загрузки дополнительных буровых штанг не потребуется использовать другое вспомогательное оборудование.

Автоманипулятор с беспроводным ПДУ

Установка D100x140 S3 может поставляться с автоманипулятором с беспроводным ПДУ. Максимальный вылет стрелы крана составляет 6 м, номинальная грузоподъемность крана – 1801 кг.

Сдвоенные дисплеи

Современный сдвоенный дисплей отображает широкий диапазон параметров работы машины, диагностических данных и данных о бурении.

Угловой, открытый сверху зажим

Оснащенная расположенными под углом зажимами с действительно открытым верхом, раскрывающимися на 20 см, установка D100x140 S3 обеспечивает машинисту хорошую видимость во время навинчивания/развинчивания штанг. Конструкция зажима с открытым верхом позволяет с его помощью устанавливать гидравлические забойные двигатели и другое оборудование больших размеров. Быстро выполняемые с приложением большой мощности захватывающие и разъединяющие операции позволяют повысить эффективность повторяющихся операций.

Расширьте диапазон

Уникальная шарнирная система из четырех звеньев и дополнительные зацепы позволяют машинистам устанавливать углы входа от 11 до 24 градусов, увеличивая дальность с помощью гусениц полностью на земле.

Спецификации

Сравнить модели
  • Основные размеры и вес

    • Длина (минимальная транспортировочная) – 4,6 м 358 in 909.3 cm
    • Длина (минимальная транспортировочная) – 6,1 m 410 in 1041.4 cm
    • Ширина (минимальная транспортная) 100 in 254 cm
    • Ширина (с кабиной, минимальная транспортная) 100 in 254 cm
    • Высота (минимальная транспортная) 136 in 345.4 cm
    • Высота (с кабиной) 136 in 345.4 cm
    • Вес – 4,6 м 49800 lbs 22588.9 kg
    • Вес – 6,1 м 57220 lbs 25954.6 kg
    • Вес (вариант с кабиной) – 4,6 м 49800 lbs 22588.9 kg
    • Вес (вариант с кабиной) – 6,1 м 57220 lbs 25954.6 kg
    • Угол въезда 18 deg
  • Двигатель

    • Марка и модель CAT
    • Вид топлива Дизельное топливо с ультранизким содержанием серы
    • Макс. обороты двигателя 2200 rpm
    • Полная мощность 275 hp 205.1 kw
    • Аспирация Со сдвоенным турбонагнетателем
    • Макс. расход топлива 15 gph 56.8 lph
    • Максимальный рабочий угол (продольный/поперечный)* 25
    • Максимальный рабочий угол (влево/вправо)* 25
  • Работающий

    • Продавливание 100000 lbs 444.8 kN
    • Обратная протяжка 100000 lbs 444.8 kN
    • Максимальная скорость каретки на максимальных оборотах двигателя 175 ft/min 53.3 m/min
    • Максимальный крутящий момент на шпинделе (в нижнем диапазоне скоростей на максимальных оборотах двигателя) 14000 ft-lb 18981.5 Nm
    • Максимальный крутящий момент на шпинделе (в среднем диапазоне скоростей на максимальных оборотах двигателя) 10500 ft-lb 14236.1 Nm
    • Максимальный крутящий момент на шпинделе (в верхнем диапазоне скоростей на максимальных оборотах двигателя) 7000 ft-lb 9490.7 Nm
    • Максимальная частота вращения шпинделя на максимальных оборотах двигателя 215 rpm
    • Минимальный диаметр скважины 6 in 15.2 cm
    • Максимальная скорость хода на максимальных оборотах двигателя 2.8 mph 4.5 km/h
    • Автоматический погрузчик штанг Полуавтомат.
    • Уровень звукового давления возле ушей оператора – 4,6 м 82 дБ(а)
    • Уровень звукового давления возле ушей оператора – 6,1 м 84 дБ(а)
    • Угол бурового лафета буровой установки 24 deg
  • Объемы жидкостей

    • Топливный бак 120 gal 454.2 L
    • Гидравлический бак 90 gal 340.7 L
    • Гидравлическая система 120 gal 454.2 L
  • Первый вариант системы подачи бурового раствора

    • Максимальный поток 230 gpm 870.6 L/min
    • Максимальное давление 1100 psi 75.8 bar
    • Фирменная марка Насосы Aplex
  • Второй вариант системы подачи бурового раствора – 4,6 м

    • Максимальный поток 150 gpm 567.8 L/min
    • Максимальное давление 1100 psi 75.8 bar
    • Фирменная марка Насосы Aplex
  • Второй вариант системы подачи бурового раствора – 6,1 м

    • Максимальный поток 230 gpm 870.6 L/min
    • Максимальное давление 1000 psi 68.9 bar
    • Фирменная марка Насосы Aplex
  • Третий вариант системы подачи бурового раствора – 6,1 м

    • Максимальный поток 200 gpm 757.1 L/min
    • Максимальное давление 1000 psi 68.9 bar
    • Фирменная марка Kerr
  • Кран

    • Максимальная грузоподъемность 5700 lbs 2585.5 kg
    • Максимальная грузоподъемность – стрела вытянута/максимальный вылет 4200 lbs 1905.1 kg
    • Вращение 400 deg
    • Максимальный вылет 19.5 in 49.5 cm
    • Опциональный кран Да
    • Беспроводной ПДУ Да
  • Особенности

    • Система раскручивания Открытый верхний зажимной патрон
    • Световые индикаторы бурения Стандартный
    • Индикатор расхода Стандартный
    • Система выносных опор Дополнительно
    • Кабина Стандартный
    • Аварийная сигнализация Стандартный
    • Дистанционная блокировка Стандартный
    • Присутствие оператора Стандартный
