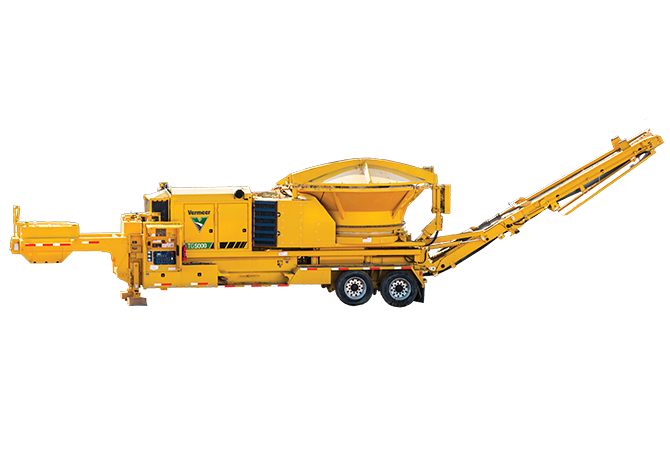

威猛 (Vermeer) 的 TG5000 立式生物质粉碎机是一款采用便利套件提供强大加工能力的机器,配有 403 千瓦发动机和选装的带抓斗的装载机。利用全新的 Series III Duplex Drum,TG5000 可提供可靠的切割性能,以及增强的耐用性和可维护性。TG5000 可帮助您在最棘手的作业中实现较高的生产率和作业效率。

强大的加工能力。便利套件。

威猛 (Vermeer) 的 TG5000 立式生物质粉碎机是一款采用便利套件提供强大加工能力的机器,配有 403 千瓦发动机和选装的带抓斗的装载机。利用全新的 Series III Duplex Drum,TG5000 可提供可靠的切割性能,以及增强的耐用性和可维护性。TG5000 可帮助您在最棘手的作业中实现较高的生产率和作业效率。

寻找经销商 索取更多信息

功能和优势

可靠的切割性能

全新 Series III Duplex Drum 继承了先前威猛 (Vermeer) Duplex Drum 设计可靠的切割性能,并通过独立固定式楔板系统和增强的辊刀平衡等改进功能使维护变得更加方便。

装载机驾驶室(选配)

选配的带抓斗装载机的驾驶室能够提高效率,最大伸出长度的提升重量可达 1587 千克。

电动液压控制装置

装载机的电动液压控制装置让操作员能够灵活地使用自己偏好的控制配置(威猛 (Vermeer)、SAE 或 ISO)以及三种操作模式,并可根据操作员的需要改变操纵杆灵敏度。

多个发动机机型

TG5000 由功率为 403 千瓦的卡特彼勒 (Caterpillar) C15 Tier 4 Final 发动机提供动力。如位于制定了较低碳排放量规定的国家,可选用 Tier 3 发动机。

抛物约束系统 (TORS)

已获专利的抛物约束系统 (TORS) 能够减少抛物的数量,缩短抛出距离,并且其下方平滑,可让物料流转更加顺畅。

提高效率

TG5000 配有液压驱动可变流量和倒转 Flexxaire 冷却风扇,专为实现操作效率而造。风扇可基于温度调节刀片斜度,增加研磨器可获得的功率,进而实现更高的处理效率。

技术规格

比较型号
  • 外形尺寸和重量 - 非装载机

    • 最大运输长度 39.2 ft 12 m
    • 输送带展开时的最大长度 61.1 ft 18.6 m
    • 最大运输宽度 8.4 ft 2.6 m
    • 最大运输高度 13.1 ft 4 m
    • 重量 - 串联传动轴 51000 lbs 23133.2 kg
    • 重量 - 三轴 53000 lbs 24040.4 kg
    • 牵引杆重量 - 串联传动轴 16500 lbs 7484.3 kg
    • 牵引杆重量 - 三轴 16000 lbs 7257.5 kg
    • 车桥重量 - 串联传动轴 34500 lbs 15648.9 kg
    • 车桥重量 - 三轴 37000 lbs 16782.9 kg
    • 声功率 声功率 LwA=116.6 dB(A) 低控制面板处=96.4 dB(A)
  • 外形尺寸和重量 - 装载机

    • 最大运输长度 45.5 ft 13.9 m
    • 输送带展开时的最大长度 67.5 ft 20.6 m
    • 装载机最大工作范围 27 ft 8.2 m
    • 最大运输宽度 8.4 ft 2.6 m
    • 最大运输高度 13.1 ft 4 m
    • 驾驶室在操作位置时的最大高度 18.8 ft 5.7 m
    • 重量 - 机型 1 68000 lbs 30844.3 kg
    • 重量 - 三轴 68000 lbs 30844.3 kg
    • 牵引杆重量 - 机型 1 24000 lbs 10886.2 kg
    • 车桥重量 44000 lbs 19958.1 kg
    • 声功率 声功率 LwA=116.6 dB(A) 低控制面板处=96.4 dB(A) 装载机驾驶室内=76.8 dB(A)
  • 机型 1

    • 厂商和型号 CAT C15 T4F Stage V
    • 汽缸数 6
    • 总功率(最大功率) 540 hp 402.7 kw
    • 最大扭矩 1823.3 ft-lb 2472.1 Nm
    • 油箱容量 251 gal 950.1 L
    • 最大耗油量 28 gph 106 lph
    • 燃油类型 超低硫柴油机油
    • 空气滤清器 带预过滤器和电子障碍指示器的粗细备用滤清器
    • 机油滤清器 旋转式
    • 建议用机油 CAT DEO-ULS 或 API CJ-4,或 ACEA E9。 建议使用 CAT LABEL 350-0684
    • 机油容量(含滤清器) 40.2 qt 38 L
    • 冷却介质 液体
    • 冷却液容量(发动机和散热器) 20 gal 75.7 L
    • 冷却系沸腾空气温度 125 deg
    • 交流发电机 24 伏,190 安
    • 风扇 106.7 厘米直径,可变节距,可反转
    • 离合器类型 PT Tech
    • 离合器接合方式 按钮
  • 发动机备选方案 2

    • 厂商和型号 CAT C15 Tier 3
    • 汽缸数 6
    • 总功率(最大功率) 540 hp 402.7 kw
    • 最大扭矩 1819 ft-lb 2466.2 Nm
    • 油箱容量 251 gal 950.1 L
    • 最大耗油量 27 gph 102.2 lph
    • 燃油类型 柴油
    • 空气滤清器 带预过滤器和电子障碍指示器的粗细备用滤清器
    • 机油滤清器 旋转式
    • 建议用机油 API CC/CD
    • 机油容量(含滤清器) 42 qt 39.7 L
    • 冷却介质 液体
    • 冷却液容量(发动机和散热器) 24 gal 90.8 L
    • 交流发电机 24 伏,200 安
    • 风扇 106.7 厘米直径,固定节距,可反转
    • 离合器类型 PT Tech
    • 离合器接合方式 按钮
  • 进料系统

    • 筒进料台厚度 9.5 毫米
    • 筒进料台类型 T1 钢
    • 进料台倾斜度数 91 deg
    • 碾磨箱开口 61.9 厘米 x 119.1 厘米
    • 筒的内径 7.8 ft 2.4 m
    • 筒底座处内部扩口直径 8.3 ft 2.5 m
    • 筒开口处内部扩口直径 12.3 ft 3.7 m
    • 筒深 5.1 ft 1.5 m
    • 壁厚 .3 in .6 cm
    • 壁类型 T1 钢
    • 装载高度 10.7 ft 3.3 m
    • 驱动类型 连续链轮
    • 驱动链 120H 滚子链
    • 驱动装置张紧器 自动液压张紧机械滑块
    • 驱动马达 开环
    • 筒中的辊数量 8 托架,8 导向装置
    • 筒转速 10 rpm
    • 筒搅动器 4
  • 安全系统

    • 抛物约束系统 枢轴管盖组件
    • 筒盖说明 液压启动
    • 筒盖位置 使用液压锁运输和操作。 运输过程也有机械锁
    • 滚筒偏导器 标准
    • 控制台处的落物保护结构 头顶和侧面防护
  • Duplex Drum

    • 刀辊直径 22.5 in 57.2 cm
    • 刀头直径 29 in 73.7 cm
    • 刀辊切割宽度 44 in 111.8 cm
    • 刀辊外壳厚度 1.5 in 3.8 cm
    • 刀辊转速 2050 rpm
    • 刀头转速 15612 rpm
    • 轴承类型 球面滚子
    • 轴承内座圈直径 4.3 in 11 cm
    • 轴承 - 动态承载能力 136000 lbs 61688.6 kg
    • 碾磨锤数量 7
    • 切削块数量 14
    • 切削块类型 宽型齐列式单螺栓 7.6 厘米 x 8.9 厘米;窄型 2 螺栓 5.1 厘米 x 7.6 厘米
    • 中心固定销尺寸 5厘米
    • 刮片数量 4
  • 筛网

    • 筛网尺寸 119.4 厘米 x 73.7 厘米 x 1.9 厘米
    • 筛网类型 AR 400,可换向,2 个
    • 断电臂类型 可更换 T1 钢条
    • 断电臂尺寸 6.4 厘米 x 7.6 厘米
    • 面数 4 个可用切削刃
    • 筛网面积 2700 sq in 17419.3 sq cm
  • 传动系 - 机型 1

    • 驱动轴 定制 1810
    • 万向节 加润滑脂(2 个)
  • 卸料系统(单输送带设计)

    • 宽度 36 in 91.4 cm
    • 传动带设计 标准: 3 层 330,V 形防滑 重型: 直胎帘线单层 330#,均带 V 形防滑
    • 接头 标准: 铠装不锈钢电缆 重型: 超级螺钉
    • 回程托辊数量 5 个标准滚子和 1 个振动滚子
    • 空转辊直径 8 in 20.3 cm
    • 标准驱动辊直径 12.8 in 32.4 cm
    • 磁力驱动辊直径 12.8 in 32.4 cm
    • 驱动马达 伊顿 (Eaton)
    • 输送带速度 778 ft/min 237.1 m/min
    • 装载高度 14 ft 4.3 m
  • 液压系统

    • 液体箱容量 90 gal 340.7 L
    • 建议用机油 HY POWER 68
    • 过滤方法 箱内回流滤清器(2 个),带吸油滤网
    • 冷却器数量 1
  • 执行液压系统

    • 部件 输送带
    • 系统类型 开环
    • 泵类型 齿轮
    • 最大转速时的泵流量 20.7 gpm 78.4 L/min
    • 系统泄压压力 3000 psi 206.8 bar
  • 筒传动液压系统

    • 系统类型 负载感应,压力补偿
    • 泵类型 轴活塞,可变排量
    • 最大转速时的泵流量 22.1 gpm 83.7 L/min
    • 系统泄压压力 3045 psi 209.9 bar
    • 马达系列 伊顿 (Eaton) VIS45
  • 离合器液压系统

    • 液体箱容量 21 gal 79.5 L
    • 建议用机油 VMF Gold
    • 过滤方法 旋转式高压
    • 冷却器数量 1
    • 系统类型 开环
    • 泵类型 齿轮
    • 最大转速时的泵流量 10.6 gpm 40.1 L/min
    • 系统泄压压力 260 psi 17.9 bar
  • 装载机液压系统

    • 系统类型 负载感应,压力补偿
    • 泵类型 轴活塞,可变排量
    • 最大转速时的泵流量 54.2 gpm 205.2 L/min
    • 系统泄压压力 3335 psi 229.9 bar
  • 电气系统

    • 系统电压 24 伏
    • 电瓶 组 8-D,1155 CCA(2 个)
    • 系统保护措施 熔断
  • 控制台

    • 显示装置类型 LCD 多功能
    • 发动机信息 操作参数、诊断参数和系统参数
    • 机器信息 操作参数、诊断参数和系统参数
    • 运行故障信息 SAE J1939 诊断代码
    • 仪表 燃油油位, 筒压, 输送带压力, 辅助液压,
    • 开关 防潮,切换式
  • 无线电遥控系统

    • 显示装置类型 LCD 多功能
    • 发动机信息 操作参数、诊断参数和系统参数
    • 机器信息 操作参数、诊断参数和系统参数
    • 运行故障信息 SAE J1939 诊断代码
    • 开关 密封膜
    • 操作范围 91.4 米
    • 电瓶类型 AA Alkaline(6 个)
    • 信道设置 50 通道
  • 装载机驾驶室

    • 显示装置类型 DP10
    • 发动机信息 操作参数、诊断参数和系统参数
    • 机器信息 操作参数、诊断参数和系统参数
    • 运行故障信息 SAE J1939 诊断代码
    • 仪表 装载器液压
    • 开关 防潮,切换式
  • 底盘

    • 车架说明 连续工字梁
    • 挂接装置类型 可更换主销 5 厘米
    • 挡泥板说明 栓接,0.5 厘米成型钢
    • 制动器类型 弹簧式气动驻车制动器
    • 拖车车灯类型 12/24 伏 LED
  • 车桥/悬架

    • 车桥类型 串联轴上置板悬架弹簧(非装载机)
    • 容量 20000 lbs 9071.8 kg
    • 轮胎 - 型号 1 445/50R22.5 铝制导毂超大单轮
    • 车轮 - 型号 1 22.5
    • 离地间隙 - 型号 1 11 in 27.9 cm
  • 车桥/悬架 - 型号 2

    • 车桥类型 三轴上置板悬架弹簧(非装载机和装载机)
    • 容量 20000 lbs 9071.8 kg
    • 轮胎 - 型号 1 445/50R22.5 钢制导毂超大单轮
    • 车轮 - 型号 1 22.5
    • 离地间隙 - 型号 1 11 in 27.9 cm
  • 装载机

    • 装载机工作范围 27 ft 8.2 m
    • 底座/驾驶室旋转 370 deg
    • 装载机伸长至最大长度时的起重量 3500 lbs 1587.6 kg
    • 装载机伸长至 3 米的起重量 12250 lbs 5556.5 kg
    • 抓斗类型 多齿,连续 360 度旋转
    • 抓斗旋转 360 deg
    • 抓斗重量 1315 lbs 596.5 kg
    • 装载机控制装置 电动液压
    • 空调控制装置 空调及暖气
    • 无线电 AM/FM/WB/AUX/ Sirius Ready 卫星收音机,带两个 10.2 厘米喇叭
    • 车窗类型 9.5 毫米聚碳酸酯
    • 前部防护栏 直径 1.6 厘米钻杆电焊网
  • 可选空压机

    • 空压机品牌 Mi-T-M
    • 发动机 9.7 千瓦本田 (Honda)
    • 最大压力 175 psi 12.1 bar
    • 最大空气流量 29 cfm .8 cmm
    • 液体箱容量 30 gal 113.6 L
  • 其他备选方案 - 立式生物质粉碎机

    • 筛网 可选
    • 专用成套工具 可选
    • 特殊油漆 可选
    • 延长保修 可选
    • 预防性维护 可选
