在紧凑型尺寸下实现高产高效要求的理想之选。

寻找经销商 索取更多信息

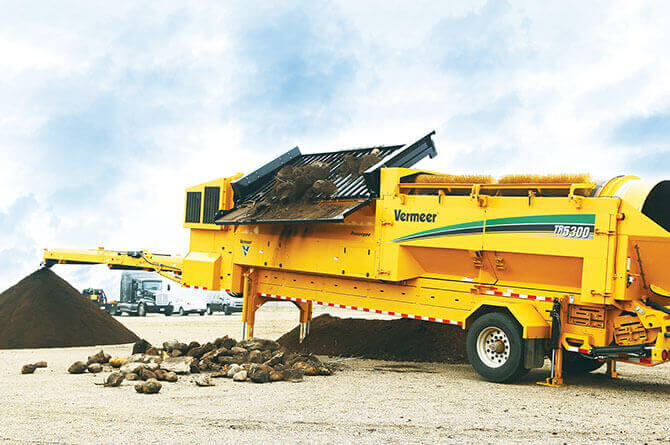

TR5300 滚筒筛是在紧凑型尺寸下实现高产高效要求的理想之选。可张紧筛网和滚筒可最大化筛选效率,简化调整和维护流程。输送带能够与地面保持平行,从而确保了操作员能够更好地控制灰尘和风力,同时也更易于维护。TR5300 为 55 千瓦的道依茨 (Deutz) TD 2.9L Tier 4 Final (Stage IV) 发动机搭载了一个维护通道平台。

在紧凑型尺寸下实现高产高效要求的理想之选。

TR5300 滚筒筛是在紧凑型尺寸下实现高产高效要求的理想之选。可张紧筛网和滚筒可最大化筛选效率,简化调整和维护流程。输送带能够与地面保持平行,从而确保了操作员能够更好地控制灰尘和风力,同时也更易于维护。TR5300 为 55 千瓦的道依茨 (Deutz) TD 2.9L Tier 4 Final (Stage IV) 发动机搭载了一个维护通道平台。

寻找经销商 索取更多信息

功能和优势

更高的筛网强度

操作员可张紧滚筒上的筛网,以增加筛网的强度。通过采用此种设计,使用的钢丝更细,筛网的开孔更大,可有效提高生产率。

在机控件或遥控装置选件

操作员可通过安装在控制面板上的威猛 (Vermeer) DP10 显示器或手持遥控收发器来控制机器。操作员可通过这两种控制方式,从四种可编程预设置中进行选择或根据进料情况调整设备设置。

易于检修滚筒

通过设备两侧的一组双铰链舱门接触整个滚筒,这样便可在地面上进行维护和拆卸。

液压驱动链条驱动系统

液压驱动链条驱动系统可将滚筒从轮齿抬起,以便进行维修。栓接链轮可快速更换,有助于缩短维修时间。

大型低位进料斗

TR5300 配备了一个大型低位进料斗,可以更轻松地加载装车跳板,使滚筒筛在作业现场更加灵活

高级控制装置

操作员可通过安装在控制面板上的威猛 (Vermeer) DP10 显示器或手持遥控收发器来控制机器。

技术规格

比较型号
  • 一般尺寸和重量

    • 重量 32000 lbs 14515 kg
    • 挂接装置重量 11600 lbs 5261.7 kg
    • 运输长度 39 ft 11.9 m
    • 运输宽度 98.4 in 249.9 cm
    • 运输高度 13.4 ft 4.1 m
    • 工作长度 89.9 ft 27.4 m
    • 工作宽度 112.8 in 286.5 cm
    • 工作高度 15 ft 4.6 m
    • 容量 76.5 立方米/小时,安装了 12.7 毫米筛网,材料湿度小于 40%
  • 机型 1

    • 厂商和型号 道依茨 (Deutz) TD2.9L Tier 4 Final/ Stage IV
    • 汽缸数 4
    • 发动机额定值 2600 转/分钟时 55 千瓦,1600 转/分钟时扭矩 245.4 牛米
    • 油箱容量 44 gal 166.6 L
    • 耗油量 4.6
    • 发动机最大工作角度(发动机工作角度并不表示安全的机器工作角度) 30 deg
    • 电瓶 950 冷起动电流组 31
    • 机油滤清器 旋转式
    • 建议用机油 美孚 (Mobil) 15/40
    • 机油容量(含滤清器) 8.4 qt 7.9 L
    • 系统电压 12
    • 空气滤清器 双滤芯
    • 散热器风扇 抽吸
  • 液压系统

    • 液体箱容量 55 gal 208.2 L
  • 底盘

    • 车架说明 重型结构管
    • 车桥/悬架 单钢板弹簧
    • 容量 20000 lbs 9071.8 kg
    • 轮胎 - 型号 1 445/50R22.5
  • 料斗和挡板输送带

    • 料斗容量 5.5 cu yd 4.2 cu m
    • 料斗下宽 34 in 86.4 cm
    • 料斗高度 9.5
    • 料斗开口 34x37
  • 筛辊

    • 刀辊操作 0-117 升/分钟
    • 刀辊直径 5 ft 1.5 m
    • 刀辊支撑说明 八个直径 20.3 厘米,宽 10.2 厘米的聚酯耳轴滚子
    • 辊长度 16 ft 4.9 m
    • 止推轴承直径 4 in 10.2 cm
    • 止推轴承面 2.9 in 7.4 cm
    • 刀辊转速 0-24 转/分钟
    • 刀辊驱动链 140 定制加长销钉
    • 刀辊角度校正 0-7 度
    • 最大屏幕面板 4
  • 筛刷

    • 刷子直径 14 in 35.6 cm
    • 毛刷材料 聚乙烯
    • 刷子组件支架 两个 3.2 厘米密封球轴承
  • 细料输送带

    • 输送带操作 17 gpm 64.4 L/min
    • 输送带马达排量 33 cu-in 540.8 cu-cm
    • 细料输送带长度 55 ft 16.8 m
    • 细料输送带速度 500 ft/min 152.4 m/min
    • 输送带宽度 36 in 91.4 cm
    • 输送带类型 100 千克,2 层,4.8 毫米 x 1.6 毫米,R2 接头,扩展选项
    • 输送带堆放高度 4.6 米
    • 天轮类型 橡胶护套,直径 30.5 厘米,宽 96.5 厘米
    • 天轮轴承 6.2 厘米轴台
    • 槽带惰轮类型 20 度 CEMA "B",带永久密封轴承
    • 自洁式尾轮尺寸 直径 25.4 厘米,宽 96.5 厘米(含 6.1 厘米轴)
    • 天轮张紧装置 10 in 25.4 cm
    • 自洁式回行惰轮 10.2 厘米橡胶磨片,8 个
    • 细料输送带机架 5.1 厘米 x 20.3 厘米结构钢管
  • 筛渣输送带 - 选件 1

    • 筛渣输送带长度 10.5 ft 3.2 m
    • 最大变速筛渣输送带速度 350 ft/min 106.7 m/min
    • 输送带尺寸 36
    • 输送带类型 100 千克,2 层,4.8 毫米 x 1.6 毫米,R2 接头,扩展选项
    • 输送带堆放高度 1.8 米
    • 天轮类型 橡胶护套,直径 30.5 厘米,宽 96.5 厘米
    • 天轮轴承 6.2 厘米轴台
    • 自洁式尾轮尺寸 直径 25.4 厘米,宽 96.5 厘米(含 6.1 厘米轴)
